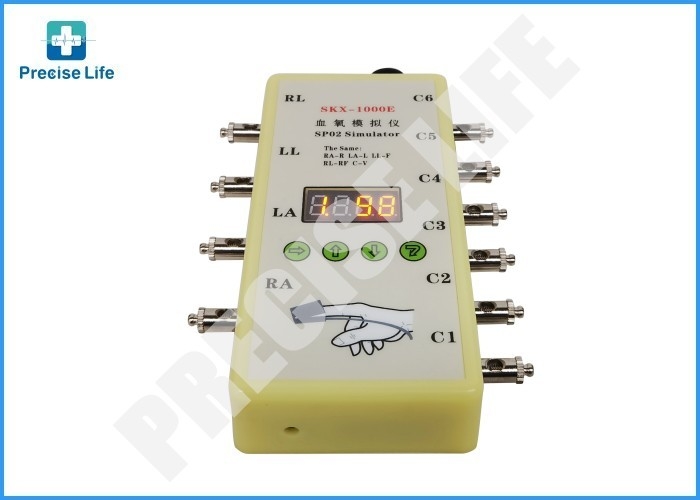

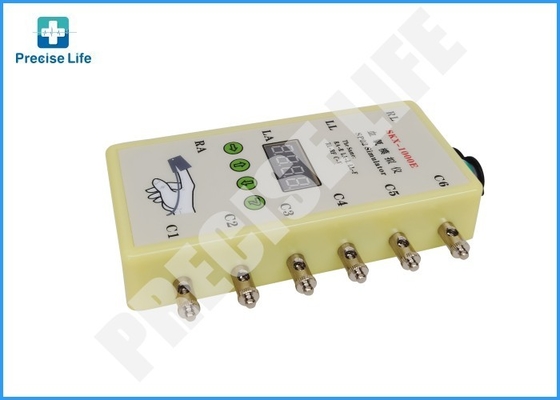

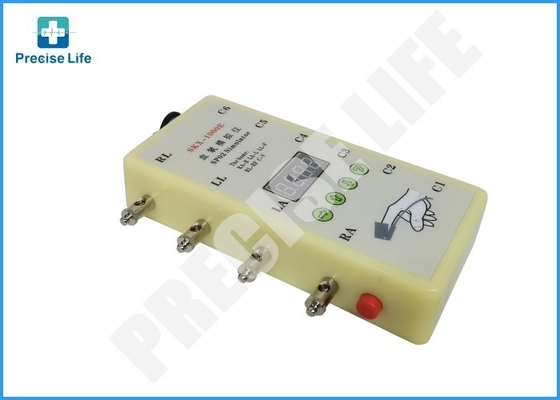

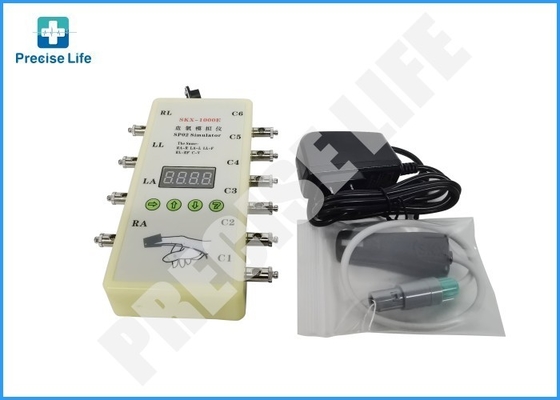

شبیه ساز پزشکی ECG SpO2 با 10 سرب، تجهیزات شبیه سازی پزشکی

شبیه‌ساز پزشکی SpO2 با عملکرد شبیه‌ساز ECG شبیه‌ساز SpO2 با ۱۰ لید

معرفی عملکرد SpO2:

معرفی عملکرد ECG:


معرفی کد شکل موج:

۱. مقادیر اشباع اکسیژن، نرخ SpO2 شبیه‌ساز را تنظیم کنید؛
۲. مقدار ضربان قلب، مقدار ضربان قلب شبیه‌ساز را تنظیم کنید؛
۳. منحنی داده اشباع اکسیژن را انتخاب کنید؛
۴. شکل موج ECG نرمال، ۱۲ لید با محدوده و انواع مختلف شکل موج همزمان؛
۵. شکل موج مثلثی مثبت و منفی؛
۶. موج مربعی، برای اندازه‌گیری سرعت اسکن از موج مربعی استفاده می‌شود؛
۷. موج سینوسی، برای اندازه‌گیری مشخصه دامنه-فرکانس
۸. می‌توان دامنه موج T، مقدار ضربان قلب، دامنه موج R و عرض موج R شکل موج QRS آنالوگ را تغییر داد؛
۹. شبیه‌سازی شکل موج تنفس؛
A. دامنه سیگنال را تنظیم کنید؛

توجه:

۱. شبیه‌ساز به طور خودکار مقادیر ۹۸٪ اکسیژن خون، ۸۰ ضربان قلب، داده‌های منحنی پارامتر اکسیژن خون،
و کد را به صورت ۴ شکل موج ECG نرمال، و نرخ تنفس ۱۵ ضربان در دقیقه شکل موج تنفسی تولید می‌کند.
۲. قسمت انگشت تقلیدی، در مقابل LED سنسور Spo2 قرار گیرد؛ و قسمت انگشت تقلیدی، در مقابل PD سنسور SpO2 قرار گیرد؛ و اطمینان حاصل کنید
که پنجره رنگ سفید قسمت انگشت تقلیدی در راستای PD سنسور SpO2 قرار دارد، در غیر این صورت داده‌ها نامعتبر خواهند بود.
۳. شبیه‌ساز به طور خودکار دامنه لید II را ۱ میلی‌ولت تولید می‌کند، و در موج تشخیص ضربان قلب، موج مربعی، موج سینوسی،
موج QRS، تمام دامنه‌های لید II ۱ میلی‌ولت است.
۴. هنگامی که باتری کمتر از مقدار مشخصی افت کند، محتویات نمایشگر دیجیتال برای نشان دادن باتری کم چشمک می‌زند و سپس ادامه می‌دهد
فقط حدود چهار ساعت کار می‌کند. لطفاً توجه داشته باشید که در این لحظه دامنه شکل موج ECG کاهش می‌یابد.
۵. اتصال قسمت ECG به دستگاه ECG: RA-R (بازوی راست)، LA-L (بازوی چپ)، LL-F (پای چپ)، RL-RF (پای راست)، C1-C6 (لید قفسه سینه).
۶. اتصال قسمت ECG به مانیتور بیمار: RA-بازوی راست (سفید)، LA-بازوی چپ (سیاه)، LL-پای چپ (قرمز)، RL-پای راست (سبز)، C1-C6 لید قفسه سینه (قهوه‌ای).
۷. اتصال ۳ لید قسمت ECG: RA-بازوی راست (سفید)، LA-بازوی چپ (سیاه)، LL-پای چپ (قرمز).
۸. شناسایی‌های مختلف مربوط به اتصال: L-LA، R-RA، RF(N)-RL، F-LL، C-V.

توضیح کلیدها:

۴ کلید وجود دارد، به ترتیب کلیدهای انتخاب، کلید افزایش، کلید کاهش، کلید Enter، علاوه بر یک مجموعه کلیدهای ترکیبی

کلید انتخاب:

این کلید برای انتخاب پارامتری که می‌خواهید تغییر دهید استفاده می‌شود؛ ۴ لوله LED برای نمایش چهار کد که نشان‌دهنده نمایش داده شده هستند وجود دارد،
اولین LED نشان‌دهنده کد شکل موج، LED ۲-۴ نشان‌دهنده پارامتر (۲ مقدار صدگان، ۳ نشان‌دهنده دهگان، ۴ نشان‌دهنده یکان) است.

کلید افزایش:

برای افزایش پارامتر از آن استفاده کنید

کلید کاهش:

برای کاهش پارامتر از آن استفاده کنید

کلید Enter:

برای تأیید پارامتر انتخاب شده از آن استفاده کنید

کلید ترکیبی:

کلید انتخاب و کلید Enter را همزمان فشار دهید، کلید Enter را رها کنید، کلید انتخاب را رها کنید،

دوباره کلید Enter را دو بار فشار دهید، کلید ترکیبی با موفقیت انتخاب شد و محتوای متفاوتی نمایش داده می‌شود.

روش‌های عملیاتی هر کد:

۱. مقدار اکسیژن خون:
۱) تنظیم مقدار اکسیژن خون در: ۸۰٪، ۸۵٪، ۹۰٪، ۹۸٪، کالیبراسیون تشخیص مقدار این ۴ نقطه، تلرانس<=۱٪؛
در ۶۰٪، ۶۵٪، ۷۰٪، ۷۵٪، کالیبراسیون تشخیص مقدار این ۴ نقطه، تلرانس<۲٪؛
۲) مقدار اولیه: ۹۸٪؛ می‌توانید مقدار اکسیژن خون را مستقیماً با کلید افزایش و کلید کاهش انتخاب و تنظیم کنید.

۲. مقدار ضربان قلب:
۱) تنظیم مقدار ضربان قلب در: ۳۰، ۶۰، ۸۰، ۱۰۰، ۱۲۰، ۱۶۰، ۱۸۰، ۲۴۰ ضربان در دقیقه در مجموع ۸ نقطه تست؛
۲) تلرانس<=۱ ضربان در دقیقه؛
۳) مقدار اولیه ۸۰ ضربان در دقیقه است، می‌توانید مقدار ضربان قلب را مستقیماً با کلید افزایش و کلید کاهش انتخاب و تنظیم کنید.

۳. انتخاب منحنی داده شکل موج:
داده ۱ منحنی BCI است، داده ۲ منحنی است.

۴. شکل موج ECG نرمال:
* محدوده تنظیم ضربان قلب: ۱۰-۲۰۰ ضربان در دقیقه (مقدار اولیه: ۶۰ ضربان در دقیقه)
* دامنه سیگنال ثابت است
۵. شکل موج مثلثی مثبت و منفی
* محدوده فرکانس: ۱۰-۳۰۰ ضربان در دقیقه (مقدار اولیه: ۷۵ ضربان در دقیقه)
* محدوده دامنه: ۰.۱-۴ میلی‌ولت (۱۰: ۰.۱ میلی‌ولت، ۴۰۰: ۴ میلی‌ولت)
* ۲ حالت، حالت ۱: شکل موج مثبت؛ حالت دوم: شکل موج منفی؛ از کلیدهای ترکیبی برای انتخاب استفاده کنید.

۶. موج مربعی
* محدوده فرکانس: ۰.۱ هرتز - ۱۰ هرتز (۱۰: ۰.۱ هرتز، ۱۰۰: ۱۰ هرتز)؛ (مقدار اولیه: ۱ هرتز)
* محدوده دامنه: ۰.۱-۴ میلی‌ولت (۱۰: ۰.۱ میلی‌ولت، ۴۰۰: ۴ میلی‌ولت)؛
۷. موج سینوسی
* محدوده فرکانس: ۱-۱۰۰ هرتز (مقدار اولیه: ۲۵ هرتز)
* محدوده دامنه: ۰.۱-۴ میلی‌ولت (۱۰: ۰.۱ میلی‌ولت، ۴۰۰: ۴ میلی‌ولت)

۸. شکل موج QRS-T آنالوگ:
این شکل موج دارای ۴ حالت عملیاتی است،
حالت ۱: دامنه موج T قابل تغییر است؛
حالت ۲: فرکانس شکل موج را تنظیم کنید؛
حالت ۳: تنظیم دامنه شکل موج QRS؛
حالت ۴: عرض موج QRS را تنظیم کنید؛

حالت عملیاتی را می‌توان با کلیدهای ترکیبی تغییر داد.
* محدوده تنظیم دامنه موج T: ۰.۱ میلی‌ولت - ۲ میلی‌ولت؛ (مقدار اولیه: ۱۰)
* محدوده تنظیم فرکانس شکل موج: ۲۰-۳۰۰ ضربان در دقیقه؛ (مقدار اولیه: ۷۵)
* محدوده دامنه شکل موج QRS: ۰.۱ میلی‌ولت - ۲ میلی‌ولت؛ (مقدار اولیه: ۱ میلی‌ولت)
* محدوده عرض موج QRS: ۱۰ میلی‌ثانیه - ۱۵۰ میلی‌ثانیه؛ (مقدار اولیه: ۸۰ میلی‌ثانیه)

۹. شبیه‌سازی موج تنفس:

* محدوده فرکانس: ۱۰-۱۰۰ بار در دقیقه؛ (مقدار اولیه: ۱۵ ضربان در دقیقه)
* توجه: لید تنفس RA-LL است، امپدانس پایه ۱ کیلو اهم است. اگر لید تنفس مانیتور بیمار لید دیگری است، لطفاً پارامتر مانیتور را تنظیم کنید یا راه اتصال لید را تغییر دهید.

A. تنظیم دامنه سیگنال:
* محدوده دامنه: ۰.۱ میلی‌ولت - ۴ میلی‌ولت (۱۰: ۰.۱ میلی‌ولت، ۴۰۰: ۴ میلی‌ولت)؛ (مقدار اولیه: ۱۰۰)
* توجه: این تنظیم دامنه بر دامنه شکل موج‌های ۵، ۶، ۷ تأثیر می‌گذارد.
